Ingenieurbüro Gansert GmbH

   LWL flex Classic


-  Vorgängerserie  der Produktlinie LWL flex Inkremental

-  Unsere bisher meistverkaufte Produktlinie

-  Auch weiterhin lieferbar


Kennwerte - Kurzfassung




Wellenlänge:

LWL:    Stecker:

Reichweite:

Speisung:

Schnittstelle:

Kanalvarianten:

Konstruktion:



Klemmen:

Verpolungsschutz:

Signalisierung:

Zum Handbuch

850 nm

50/125 µm oder 62,5/125 µm Multimode

ST

1500 m

5 V ± 5% oder 10 - 30 V

RS 422, HTL differenziell, HTL einpolig

4 identische Kanäle

Gehäuse für Hutschiene nach EN 50022

19 x 111 x 88 mm (B x H x L)

Fest eingebaute Schraubklemmen

vorhanden

LED für Betriebsspannung und    Empfängersynchronisation

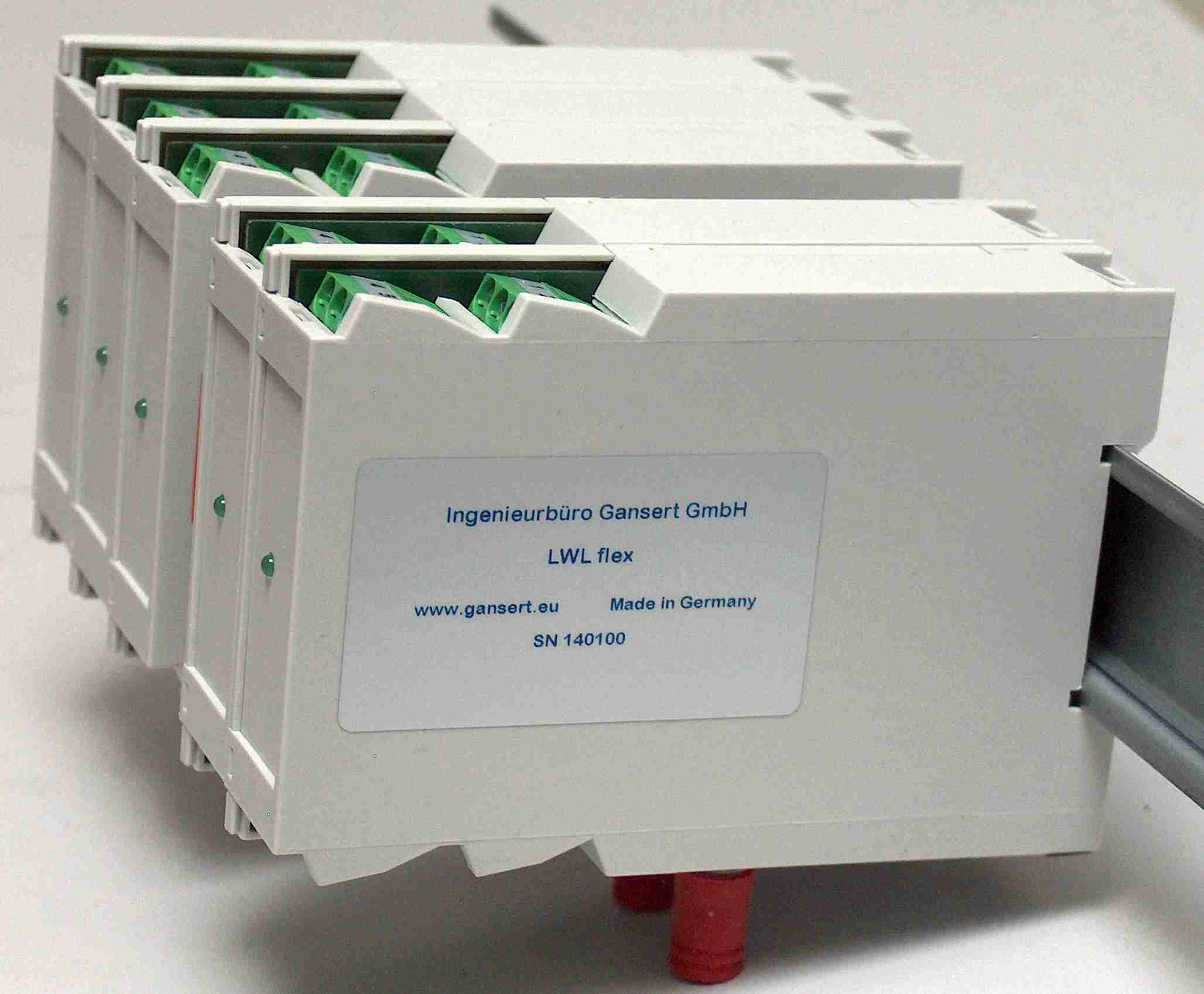

Module der Produktlinie LWL flex Classic

Das Übertragungssystem LWL flex Classic stellt vier voneinander völlig unabhängige elektrische Kanäle bereit, die über den  LWL übertragen werden.


Mit den lieferbaren Modulvarianten wird ein breites Anforderungs-

spektrum abgedeckt.


Durch das einheitliche Signalprotokoll der optischen Strecke können alle Sendemodule mit allen Empfangsmodulen kombiniert werden.
